주차 시스템

평면왕복식

표준사양

수용가능대수 최소 20대 - 무한대 (LIFT 1기당 최대 70대)
주차장치 종류 및 방식 평면왕복식 (PALLET TYPE)
수용가능

자동차규격		 전장 5100 mm
전폭 1850 mm
전고 1600 mm
중량 1850 kg
LIFT 권상모터 22kw × 4P & D.C BRAKE
권상속도 45 ~ 60 m/min (승강 거리에 비례)
횡행모터 1.5kw × 4P & D.C BRAKE
횡행속도 45 m/min (정격속도)
주행모터 1.5Kw × 4P & D.C BRAKE, 2SET
주행속도 80 ~ 120 M/MIN (주행 거리에 비례)
횡행모터 1.5kw × 4P & D.C BRAKE, 2set
횡행속도 45 m/min (정격속도)
PICKING 모터 0.4kw × 4P & D.C BRAKE
PICKING 방식 RACK & PINION 직접 구동식
모터제어기 IGBT INVERTOR
운전제어방식 PLC 방식(기본)
조작방식 TOUCH SCREEN or COMPUTER 식 (선택)
전원 동력전원 3상, AC 380V, 60Hz and 3상, AC 220V, 60Hz
안전장치  진입구 유도등 및 내부 안내등, 차량유도거울
 진입층 차량 위치감지 센서
 권상 WIRE 전단감지 센서
 LIFT 및 CART OVER-RUN 방지 SYSTEM
 비상정지 SYSTEM
 안전가동 확인 SYSTEM

선택사양 (Option)

  • 조작반 : 터치버튼형
  • 자동에러 검출
  • 출입관리시스템 경비실 컴퓨터와 연결
  • 턴테이블 (외부 및 내부내장형)
  • 옥외 설비시 샌드위치 마감
  • 소화설비시스템
  • 스크린터치 방식 조작반

기계식 주차장치 안전도 인정서

  • 수평순환식,3단각형 상부승입식 30대형
  • 수평순환식,4단각형 상부승입식 40대형

LAYOUT Drawings

  • 평면왕복식,2단형 32대형

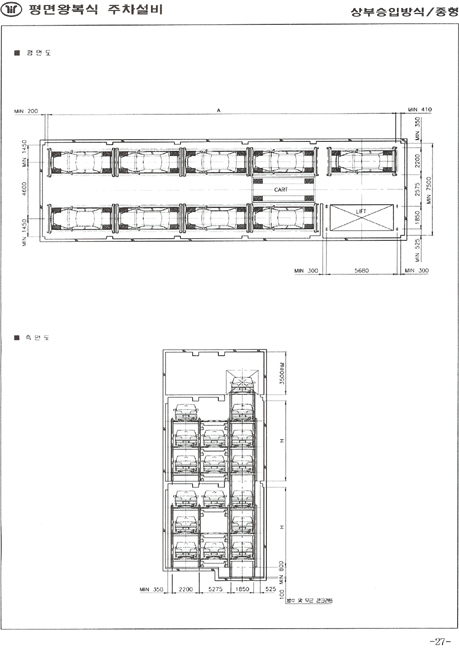

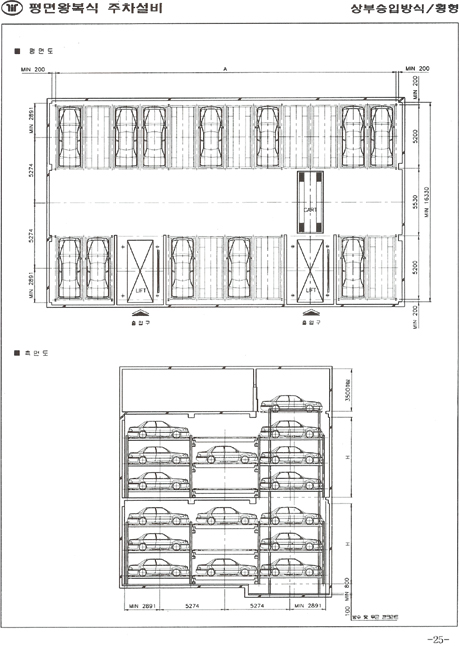

평면왕복식 (종행식) 평면왕복식 (횡행식)
시방서 다운로드
