수직승강식
표준사양
| 주차장치 종류 및 방식 | 평면왕복식 (PALLET LESS TYPE) | ||
|---|---|---|---|
| 수용가능 차량 제원 | 5100L × 1850W × 1600H × 1850kg | ||
| 권상구동부 사양 | 권상모터 | 22kw × 4P & D.C BRAKE | |
| 권상감속기 | HEICAL i = 1/33 | ||
| 권상속도 | 45 ~ 60 m/min (승강 거리에 비례) | ||
| 권상방식 | WIRE ROPE (8본), 2:1 ROPING 방식 | ||
| LIFT CAGE 정렬장치 | 정렬방식 | CHAIN & SIDE BAR CONVEYOR TYPE | |
| 전방 STOPPER | 유압출몰식 STOPPER | ||
| 주행모터 | 1.5kw × 4P & D.C BRAKE, 2set | ||
| 주행속도 | 80 ~ 120 m/min (주행 거리에 비례) | ||
| CART 사양 | 주행방식 | MC WHEEL 직접구동 방식 | |
| 횡행모터 | 0.75kw × 4P & D.C BRAKE, 2set | ||
| 횡행속도 | 46 m/min (정격속도) | ||
| LOADING 모터 | 0.75kw × 4P & D.C BRAKE | ||
| LOADING 방식 | JAW에 의한 차량 전륜 파지 | ||
| LOADNIG 시간 | 6 초 | ||
| 전기제어부 사양 | 모터제어기 | IGBT INVERTOR | |
| 운전제어방식 | PLC 방식(기본) | ||
| 조작방식 | TOUCH SCREEN or COMPUTER 식 (선택) | ||
| 전원 | 동력전원 | 3상, AC 380V, 60Hz and 3상, AC 220V, 60Hz | |
| 회전속도 | 단상, AC 380V, 60Hz | ||
| 출입구 AUTO DOOR | 2600W × 1800H 2 UP SLIDE | ||
| 안전장치 |
진입구 유도등 및 내부 안내등, 차량유도거울 진입층 차량 위치감지 센서 권상 WIRE 전단감지 센서 LIFT 및 CART OVER-RUN 방지장치 비상정지 스위치 |
||
선택사양 (Option)
- 조작반 : 터치버튼형
- 자동에러 검출
- 출입관리시스템 경비실 컴퓨터와 연결
- 턴테이블 (외부 및 내부내장형)
- 옥외 설비시 샌드위치 마감
- 소화설비시스템

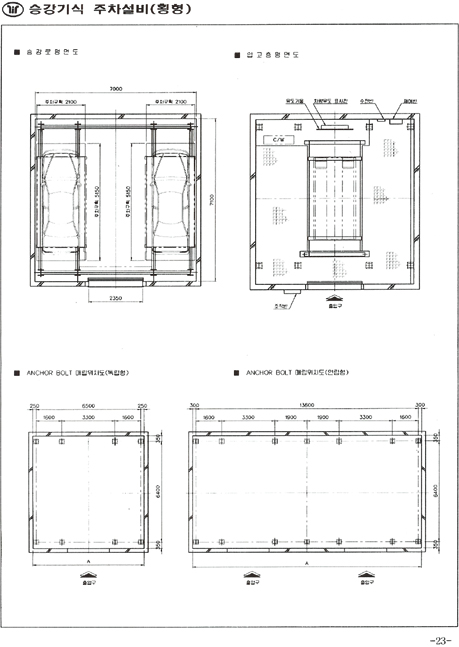

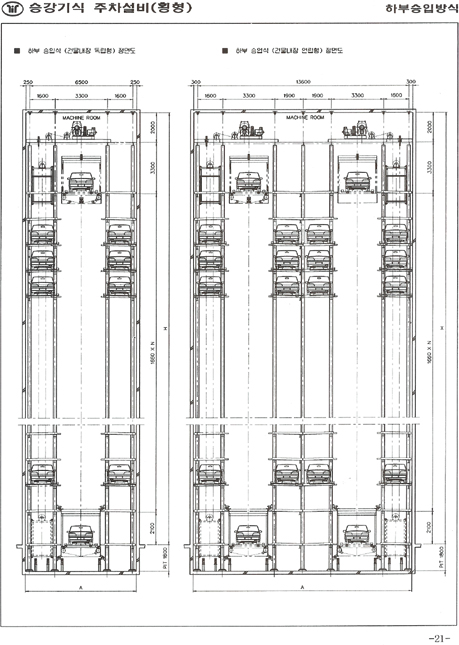

계획도

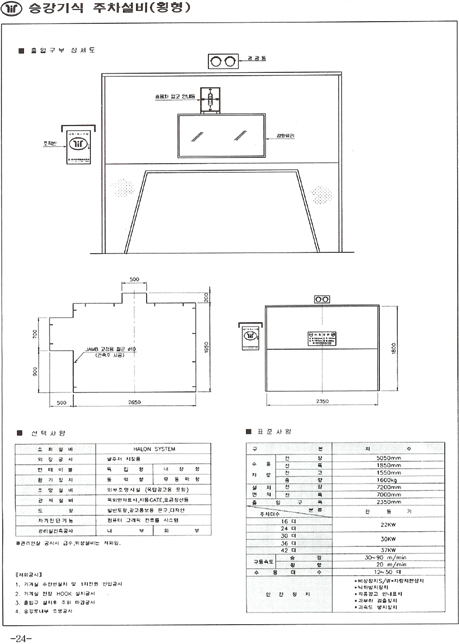

| 계획도 | 출입구 계획도 | |
|---|---|---|
 |
 |
 |
| 시방서 다운로드 | ||
