승객용
 |
 |
표준사양
| 기본사양 (1) | |
|---|---|
| 형식 (Type) | [A Type] |
| 삼방틀 (Jamb) | 스텐레스헤어라인 (Stainless hairline) |
| 막판 (Transam) | Car : 스텐레스헤어라인 (Stainless hairline) Hatch : 스텐레스헤어라인 (Stainless hairline) 1층 : 광폭형(300mm) , 기타층 : 없음 |
| 도어(Door) | Car : 스텐레스부식마감 (Stainless Etching) Hatch : 스텐레스부식마감 (Stainless Etching) |
| 문턱(Sill) | Car sill : 경질 알루미늄 Hatch sill : 경질 알루미늄 |
| 운전반 (Operating panel) |
Car : CPI일체형 푸쉬버튼형 (Push Button) Hatch : 푸쉬버튼형 (Push Button) |
| 위치표시기 (Potion Indicator) |
Car : 운전반에 부착 Hatch : 디지털 표시기 (1층), 운전반에 부착 (기타층) |
| 카 판널(Car Panel) | 스텐레스부식마감 (Stainless Etching) |
| 천장(Car Ceiling) | 디럭스타입 |
| 바닥재(Flooring) | 데코타일 |
| 옵션(Option) | 버튼 ; 터치버튼형 |
| 기본사양 (2) | |
|---|---|
| 형식 (Type) | [b Type] |
| 삼방틀 (Jamb) | 표준형 강판재 도장마감 (Painted Steel sheet) |
| 막판 (Transam) | Car : 표준형 강판재 도장마감 (Painted Steel sheet)) Hatch : 없음 |
| 도어(Door) | Car : 표준형 강판재 도장마감 (Painted Steel sheet) Hatch : 스텐레스헤어라인 (Stainless hairline) (1층), 표준형 강판재 도장마감 (Painted Steel sheet) (기타층) |
| 문턱(Sill) | Car sill : 경질 알루미늄 Hatch sill : 경질 알루미늄 |
| 운전반 (Operating panel) |
Car : CPI일체형 푸쉬버튼형 (Push Button) Hatch : 푸쉬버튼형 (Push Button) |
| 위치표시기 (Potion Indicator) |
Car : 운전반에 부착 Hatch : 운전반에 부착 (전층)) |
| 카 판널(Car Panel) | 표준형 강판재 도장마감 (Painted Steel sheet) |
| 천장(Car Ceiling) | 디럭스타입 |
| 바닥재(Flooring) | 럭스트롱 |
| 옵션(Option) | 버튼 ; 터치버튼형 |
선택사양 (Option)
- 조작반 : 터치버튼형
- 자동에러 검출
- 출입관리시스템 경비실 컴퓨터와 연결
- 옥외 설비시 소방법에 준한 난연 1급 소재사용 (그라우스울 판넬)
- 소화설비시스템
시방서(Specification) 및 의장 디자인
- 시방서는 한글 97(HWP)로 작성되었습니다.
- 다운로드하여 사용하시기 바랍니다. 인승용엘리베이터(기계식)
- 다운로드하여 사용하시기 바랍니다. 인승용엘리베이터(유압식)
- 엘리베이터의 의장 및 버튼에 대한 사양은 "디자인가이드"를 참조 바랍니다.
로프식
| 계획도 | 표준규격표 | 시방서 |
|---|---|---|
 |
 |
다운로드 |
유압식
| 계획도 | 표준규격표 | 시방서 |
|---|---|---|
 |
 |
다운로드 |

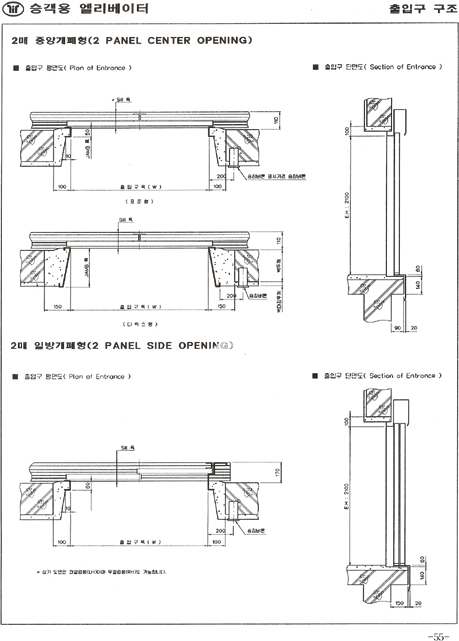

출입구도면
 |
 |
 |
 |
 |
표준사양
| 기본사양 (1) | |
|---|---|
| 형식 (Type) | [A Type] |
| 삼방틀 (Jamb) | 스텐레스헤어라인 (Stainless hairline) |
| 막판 (Transam) | Car : 스텐레스헤어라인 (Stainless hairline) Hatch : 스텐레스헤어라인 (Stainless hairline) 1층 : 광폭형(300mm) , 기타층 : 없음 |
| 도어(Door) | Car : 스텐레스부식마감 (Stainless Etching) Hatch : 스텐레스부식마감 (Stainless Etching) |
| 문턱(Sill) | Car sill : 경질 알루미늄 Hatch sill : 경질 알루미늄 |
| 운전반 (Operating panel) |
Car : CPI일체형 푸쉬버튼형 (Push Button) Hatch : 푸쉬버튼형 (Push Button) |
| 위치표시기 (Potion Indicator) |
Car : 운전반에 부착 Hatch : 디지털 표시기 (1층), 운전반에 부착 (기타층) |
| 카 판널(Car Panel) | 스텐레스부식마감 (Stainless Etching) |
| 천장(Car Ceiling) | 디럭스타입 |
| 바닥재(Flooring) | 데코타일 |
| 옵션(Option) | 버튼 ; 터치버튼형 |
선택사양 (Option)
- 조작반 : 터치버튼형
- 자동에러 검출
- 출입관리시스템 경비실 컴퓨터와 연결
- 옥외 설비시 소방법에 준한 난연 1급 소재사용 (그라우스울 판넬)
- 소화설비시스템
시방서(Specification) 및 의장 디자인
- 시방서는 한글 97(HWP)로 작성되었습니다.다운로드하여 사용하시기 바랍니다.
- 엘리베이터의 의장 및 버튼에 대한 사양은 "디자인가이드"를 참조 바랍니다.
로프식
| 표준규격표 | ||
|---|---|---|
 |
||
| 계획도 | 시방서 | 설계용 표준도면 |
 |
다운로드 | 다운로드 |
 |
 |
표준사양
| 형식 (Type) | 전망용 엘리베이터 (1면 전망) |
|---|---|
| 삼방틀 (Jamb) | 스텐레스미러마감 (Stainless Mirror) |
| 막판 (Transam) | Car : 스텐레스미러마감 (Stainless Mirror) Hatch : 스텐레스미러마감 (Stainless Mirror) 1층 : 광폭형(300mm) , 기타층 : 없음 |
| 도어(Door) | Car : 스텐레스미러마감 (Stainless Mirror) Hatch : 스텐레스미러마감 (Stainless Mirror) |
| 문턱(Sill) | Car sill : 경질 알루미늄 Hatch sill : 경질 알루미늄 |
| 운전반 (Operating panel) |
Car : CPI일체형 푸쉬버튼형 (Push Button) Hatch : 푸쉬버튼형 (Push Button) |
| 위치표시기 (Potion Indicator) |
Car : 운전반에 부착 Hatch : 디지털 표시기 (1층), 운전반에 부착 (기타층) |
| 카 판널(Car Panel) | 강화유리 8T 및 스텐레스미러마감 (Stainless Mirror) |
| 천장(Car Ceiling) | 디럭스타입 |
| 바닥재(Flooring) | Ultra-Lite Deluxe tile |
| 옵션(Option) | 버튼 ; 터치버튼형 |
선택사양 (Option)
- 조작반 : 터치버튼형
- 자동에러 검출
- 출입관리시스템 경비실 컴퓨터와 연결
- 옥외 설비시 소방법에 준한 난연 1급 소재사용 (그라우스울 판넬)
- 소화설비시스템
시방서(Specification) 및 의장 디자인
- 시방서는 한글 97(HWP)로 작성되었습니다.
- 다운로드하여 사용하시기 바랍니다. 병원용엘리베이터(기계식)
- 다운로드하여 사용하시기 바랍니다. 병원용엘리베이터(유압식)
- 엘리베이터의 의장 및 버튼에 대한 사양은 "디자인가이드"를 참조 바랍니다.
로프식
| 표준규격표 | |
|---|---|
 |
|
| 계획도 | 시방서 |
 |
다운로드 |
유압식
| 표준규격표 | |
|---|---|
|
|

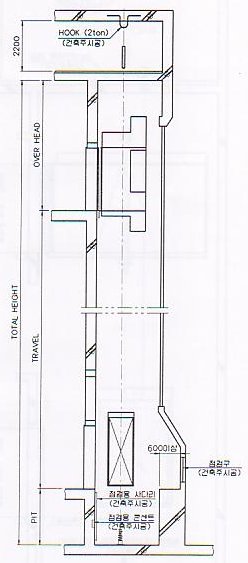

| 승강로 단면도 | 승강로 평면도 및 기계 실배치도 |
 |
 |
